电炉布袋除尘器的构造

电炉布袋除尘器进风口配置进风口手动调节阀，它的关闭能_除尘器单个仓室的_离线，实现了在除尘器正常工作状态时对单个仓室的检修维护

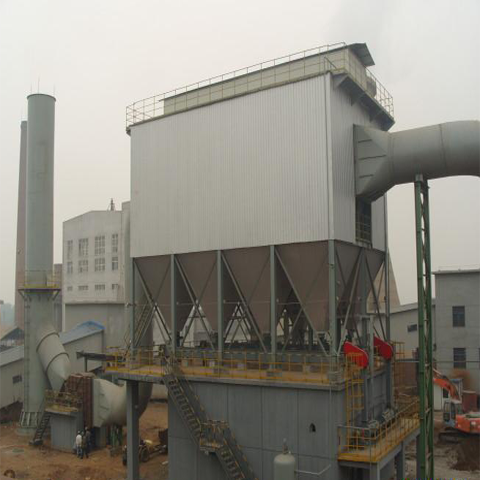

1）电炉布袋除尘器本体：它由上箱体、中箱体、灰斗组件、检修门、支架等组成
对于本体，我们在设计上以_不利的荷载组合进行强度设计；采用Q23_板材制作。
2）收尘、过滤系统：主要由滤袋、袋笼、花板组件、进风分配系统组成。
3）喷吹清灰、卸灰系统：主要由储气包（含油水分离器、调压装置）、电磁脉冲阀、喷吹管组件和离线阀、螺旋输送机及星型卸灰阀等组成。
4）除尘器布袋采用φ133mm标准规格，材质采用三防涤纶针刺毡。
5）除尘器采用外滤式，除尘器的滤袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。
6）在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀，通过喷吹管喷出压缩空气，使滤袋径向变形抖落灰尘。
7）电炉布袋除尘器顶部设检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外_可执行，不必进入除尘器内部）。
8）除尘器配置进风分配系统及滤袋固定框，有效地使进入除尘器的含尘气体均匀地分布到每个滤袋，滤袋固定框的使用，有效地防止了清灰过程中滤袋间的碰撞和磨擦，有利于滤袋使用寿命的延长。
9）电炉布袋除尘器进风口配置进风口手动调节阀，它的关闭能_除尘器单个仓室的_离线，实现了在除尘器正常工作状态时对单个仓室的检修维护。
